Einstellbarer DC/DC Wandler
DDL3050-48
DDL3050-48

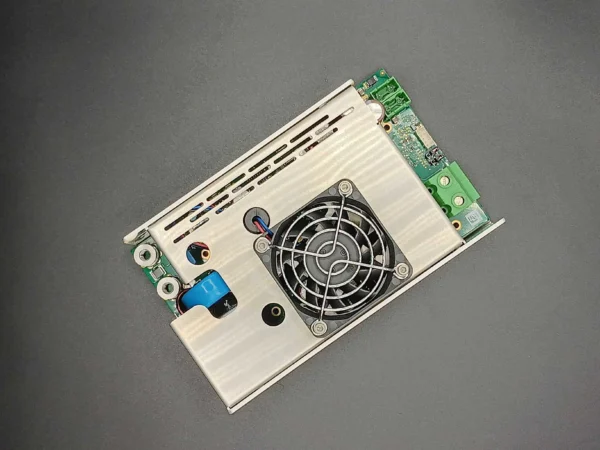

Einstellbarer DC/DC Wandler 48V auf 24V, 3kW, 60A
Der DDL3050-48 ist ein einstellbarer DC/DC Wandler aus der Querom Low-Voltage DC/DC Plattform und ermöglicht den Anschluss von Verbrauchern. Es bietet eine stabile Versorgung mit konstanter Spannung oder geregeltem Konstant-Strom. Dieser Anschluss erfolgt an ein Versorgungsnetz mit schwankender Spannung. Der Wandler regelt in Echtzeit mit per Analogeingang oder Software definierten Sollwerten. So koppelt er empfindliche Applikationen an instabile Netze oder lädt Energiespeicher wie Supercaps (Superkondensatoren) oder Akkus. Die spezielle Konstruktion der Elektronik unterstützt den Betrieb mit vollem Strom. Dies funktioniert auch bei einer Eingangsspannung, die der Ausgangsspannung entspricht (100% Duty Cycle).
Technische Daten
Leistung (kW): 3kW
Eingang (Uhi): 40 – 60VDC
Ausgang (Ulo): 10 – 60VDC (Uhi>Ulo)
Interface: Modbus, Analog
Parallelbetrieb: Ja
Zertifizierung:
Safety: EN62368-1
Emission: EN61000-6-4
Datenblatt DDL3050-48
Wollen Sie noch mehr über den DDL3050-48 erfahren? Dann laden Sie sich unsere ausführlichen Datenblätter herunter.
Alleinstellungsmerkmale – DDL3050-48
100% Duty-Cicle
Betrieb mit voll spezifizierten 60A
Effizient
Bis zu 98,5% Wirkungsgrad
Einstellbar
Strombegrenzung zwischen 10A & 60A
Kompakt
170*104*62mm³
Produkteigenschaften einstellbarer DC/DC Wandler
Hardware
Der DDL3050-48 ist ein nicht isolierter einstellbarer DC/DC-Wandler für die Energieübertragung von Port A nach Port B. Der Wandler arbeitet im Abwärtsmodus (Buck-Converter) und stellt an Port B einen reduzierten Spannungspegel zur Verfügung. Ein zusätzlicher +24V-Konstantspannungsausgang bietet eine Stromversorgung für viele Anwendungen. Über die Modbus-Schnittstelle kann eine Vielzahl von Parametern individuell eingestellt werden. Verschiedene Sicherheitsfunktionen wie z.B. Überspannungs-, Überstrom- und Übertemperaturschutz sind integriert.
100% Duty Cycle: Das Querom-Schaltungsdesign funktioniert ohne kritische Spezial-ICs. Es ermöglicht den Betrieb mit dem vollen spezifizierten Strom von 60A. Dies gelingt, obwohl die Eingangsspannung nur wenige zehn Millivolt über der Ausgangsspannung liegt.
EMV: Der integrierte Eingangsfilter mit Schutzbeschaltung sorgt dafür, dass die angegebenen EMV-Normen für Störemission und -festigkeit eingehalten werden. Es sind keine zusätzlichen externen Bauteile erforderlich.
24V-Ausgang: Ein zusätzlicher Ausgang mit 24VDC Fixspannung, 300W Leistung und Kurzschlussschutz eignet sich für die Versorgung von angeschlossenen Steuergeräten, Lüftern oder Sensoren.
Spannungs- & Stromregelung: Ein Analogeingang (0-5V) oder ein Softwarebefehl über das bestehende Bussystem ermöglicht die Einstellung des Strombegrenzungswertes. Dieser kann zwischen 10A und 60A variieren. Ebenso lässt sich der Spannungs-Sollwert zwischen 20V und 55V festlegen.
Präzise: Das 16-Bit-Messsystem des Wandlers ermöglicht, die im Verbraucher umgesetzte Leistung genau zu überwachen. Außerdem kann man damit die Spannungs- und Stromsollwertvorgaben steuern. Die Strommessung bleibt innerhalb eines Korridors von 1% bzw. ±1,1A, um den wahren Wert nicht zu verlassen. Die Spannungsmessung zeigt eine maximale Abweichung von 1%.
Einschaltstrombegrenzer: Die integrierte Einschaltstromstoßbegrenzung kontrolliert zuverlässig problematische Einschaltvorgänge im DC-Versorgungsnetz. Sie löst Probleme mit abzusichernden Spitzenströmen und induktiven Spannungsüberhöhungen. Dabei sind keine externen Zusatzkomponenten erforderlich.
Sense-Leitung: Zusätzlich lässt sich die Spannung an den Klemmen der angeschlossenen Anwendungen genau mit Sense-Leitungen überwachen.
Gehäuse: Integration in andere Gehäuse möglich
Kühlung: Kontaktkühlung. Direkte Anbindung anderer Kühlarten möglich. Bereits verfügbar: Wasser, Luft / Zwangskonvektion.
Sicherheit: Übertemperatur-, Leerlauf- und Kurzschlussfest.
Software
Unsere hauseigene Firmwareentwicklung ermöglicht es, verschiedenste Sonderfunktionen unkompliziert und zügig umzusetzen. Sie können externe Faktoren wie Temperaturen oder Spannungs-, Strom- und Leistungsgrenzen als Trigger nutzen. Auch spezielle Bus-Nachrichten oder externe Schaltereignisse lassen sich dafür einsetzen, um ein von Ihnen definierbares Verhalten auszulösen.
Echtzeit-Diagnose: Es können verschiedene Messwerte wie Spannung, Ströme und Temperaturen abgerufen werden. In Kombination mit Status- und Fehlermeldungen kann ein Anwender oder eine übergeordnete Steuerung eine umfangreiche Diagnose des Prozesses durchführen und auf verschiedene Events reagieren.
Schnittstelle: Der standardmäßig verfügbare Modbus erlaubt die Konfiguration von Sollwerten und das Auslesen von Messwerten.
Anwendungsgebiete
Als einstellbarer DC/DC Wandler eignet sich der DDL3050-48 als Spannungsstabilisator und -begrenzer, Strombegrenzer und Laderegler in verschiedenen Applikationen wie Energiespeicherung oder USV-Systemen. Zudem eignet er sich hervorragend als ferngesteuerte Strom- oder Spannungsquelle. Dies ist sowohl in industriellen Prozessen als auch in Labor-Anwendungen vorteilhaft. Der DDL3050-48 wird bereits in unterschiedlichen Anwendungen und Applikationen angewendet, u.a.
Wasserstofftechnologie
Elektrifizierte
Bau- u. Landmaschinen
Defence
Referenzprojekt: Modularer Wasserstoff-Elektrolyseur
Enapter AG
Anwendung: Modular hydrogen electrolyzer
Einbindung: DDL3050-48 als zentrale Leistungsversorgung des Elektrolyseprozesses sowie der Steuerelektronik
Ergebnis: Konstruktive Verbesserung durch das Wegfallen zusätzlicher Wandler. Gesteigerter Einblick in den Elektrolyseprozess durch Echtzeit-Diagnose über Wandlerschnittstelle.
