96V DC/DC Wandler
DDL5096-96

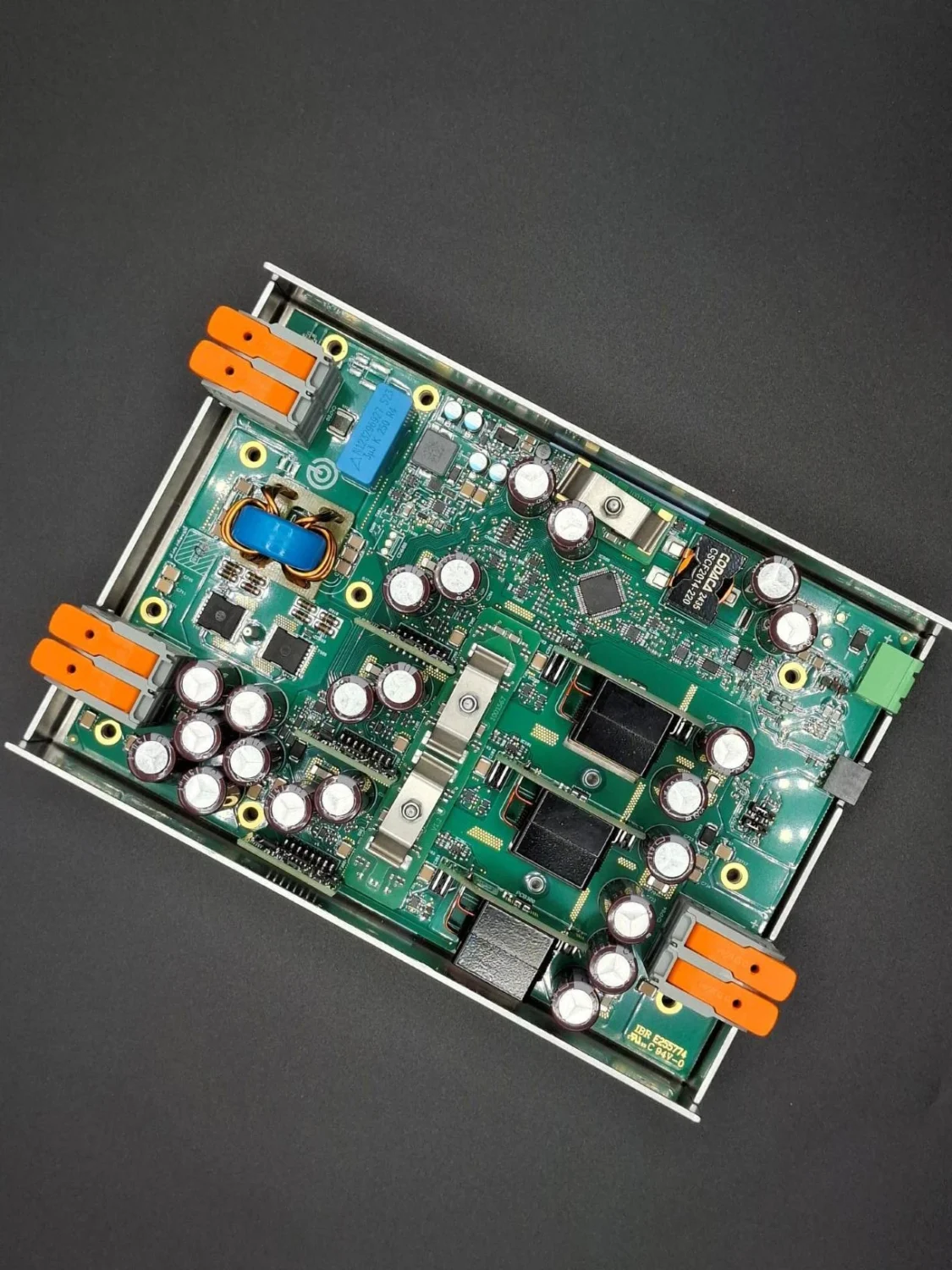

96V DC/DC Wandler, bidirektional, 100A, 5kW
DDL5096-96
Dieser 96V DC/DC Wandler von Querom ermöglicht eine bidirektionale Kopplung unterschiedlicher Spannungsniveaus. Ein umfangreiches Softwarepaket ermöglicht neben der Regelung des Stromes und der Spannung auch die Steuerung der Energieflussrichtung. Der DDL5096-96 vereinfacht die Systemintegration. Er bietet einen 24V-Ausgang mit 150W Leistung, welcher Steuergeräte wie z.B. SPS (Speicherprogrammierbare Steuerungen) versorgen kann. Das System besticht durch eine hohe Leistungsdichte, einer hohen Effizienz von bis zu 98,5% und nützliche Steuer- und Diagnosefunktionen für eine einfache Systemintegration.
Technische Daten
Leistung (kW): 5 kW
Eingang (UHi): 30 – 120VDC
Ausgang (ULo): 0 – 120VDC (UHi>ULo)
Interface: CAN 2.0
Parallelbetrieb: Ja
Zertifizierung:
Test-/Zertifizierungsphase – Prototypen erhältlich
Datenblatt DDL5096-96
Wollen Sie noch mehr über den DDL5096-96 erfahren? Dann laden Sie sich unsere ausführlichen Datenblätter herunter.
Zusätzlich haben wir auch einen bidirektionalen 48V DC/DC Wandler – hier finden Sie Informationen zu unserem DDL4848-48.
Alleinstellungsmerkmale
Leistungsdichte
3,61 kW/l
Bidirektionalität
ermöglicht das Rekuperieren von Energie
Modularität
kundenspezifische Anpassungen (1,5 kW)
Kompaktes Design
232*140*43mm³*
Produkteigenschaften
Hardware
Der DDL5096-96 ist ein bidirektionaler DC/DC-Wandler, der den Energietransfer zwischen zwei Anschlüssen (Port A und Port B) ermöglicht. Im Abwärtsbetrieb senkt er die Spannung, wenn Energie von Port A nach Port B fließt. Beim Energiefluss in umgekehrter Richtung, von Port B zu Port A, schaltet der Wandler in den Aufwärtsmodus und erhöht die Spannung an Port A. Zusätzlich verfügt ein separater Port C, der parallel zu Port A geschaltet ist, über Einschaltstrombegrenzung, die eine einfache Anbindung an Netzteile und Ladegeräte ermöglicht.
24V-Ausgang: Mit einer Leistung von 150W bietet der 24VDC-Ausgang eine zuverlässige Stromversorgung für Steuergeräte, Sensoren oder Lüfter.
CAN-Bussystem: Das flexible CAN-Bussystem ermöglicht es Nutzern, sämtliche Parameter individuell zu konfigurieren sowie Messwerte und Statusinformationen bequem auszulesen.
Sleep-Pin: Für Wartungsarbeiten oder Ruhephasen kann der Nutzer den Wandler in einen energiesparenden Sleep-Mode versetzen und somit die Funktionalität individuell anpassen.
Sense-Leitung: Präzise Sense-Leitungen überwachen die angeschlossenen Energiespeicher, um den Energiefluss optimal zu steuern.
Gehäuse: Integration in andere Gehäuse möglich.
Kühlung: Kontaktkühlung aufgrund des hohen Wirkungsgrads.
Sicherheit: Übertemperatur-, Leerlauf- und Kurzschlussfest.
Software
Der DDL5096-96 wird durch ein flexibles Softwarepaket ergänzt, das modular aufgebaut ist und zahlreiche Funktionen bietet.
Echtzeit-Diagnose: Das System ermöglicht das Abrufen von Messwerten wie Spannung, Stromstärke und Temperatur. In Kombination mit Status- und Fehlermeldungen erhalten Anwender oder übergeordnete Steuerungen eine detaillierte Prozessübersicht und können schnell auf unterschiedliche Ereignisse reagieren.
Setpoints: Verschiedene Parameter lassen sich entweder über voreingestellte Werte oder direkt während des Betriebs über die Kommunikationsschnittstelle anpassen. Dabei können Spannungs- und Stromregelungen ebenso konfiguriert werden wie Grenz- und Schwellenwerte.
Schnittstelle: Der integrierte CAN2.0B-Bus erlaubt eine umfassende Anpassung auch im laufenden Betrieb. Anwender können die Baudrate, die Länge der IDs sowie die Frame-Identifier individuell festlegen. Zusätzlich lässt sich das zyklische Senden der Frames modifizieren.
Optionen: Mit geringem Aufwand können spezifische Funktionen wie Ladeprofile, ereignisgesteuertes Verhalten oder Schutzmechanismen für Kurzschluss und Überlast integriert werden. Ebenso ist eine Leistungsreduktion (Derating) bei Übertemperatur einfach umsetzbar.
Anwendungsgebiete
Der DDL5096-96 ist eine vielseitige Steuerungseinheit, die als zentrale Leistungskomponente für anspruchsvolle Anwendungen konzipiert wurde. Dieser DC/DC-Wandler wurde speziell entwickelt für
- Mobile Anwendungen,
- Systeme mit Akkumulatoren und Superkondensatoren,
- die Kopplung verschiedener Spannungsebenen.
Durch seinen großen Spannungsbereich eignet sich der DDL5096-96 für unterschiedlichste Einsatzbereiche und wird bereits in zahlreichen Branchen erfolgreich genutzt. Typische Anwendungen umfassen unter anderem Brennstoffzellensysteme, Logistik- und Transportsysteme sowie in der Luft- und Raumfahrt.
Intralogistik
Brennstoffzelle
Lasertechnik
Referenzprojekt: Versorgung eines mobilen Lasers
LEOSYS GmbH
Anwendung: Ein Leistungsstarker Laser wird mit Hilfe des DDL5096-96 an einen 48V Energiespeicher angebunden
Einbindung: Durch eine parallele Verschaltung mehrere DCDC-Wandler wird der hohe Leistungsbedarf gedeckt. Neben der präzisen Ausregelung der Versorgungsspannung anhand vorgegebener Regelparameter wird gleichzeitig der Energiespeicher überwacht und wichtige Systeminformationen über die Kommunikationsschnittstelle zur Verfügung gestellt.
Ergebnis: Ein mobiler Betrieb des Systems wird ohne ein Dieselaggregat und somit ohne Schadstoffausstoß und Geräuschemissionen möglich.
