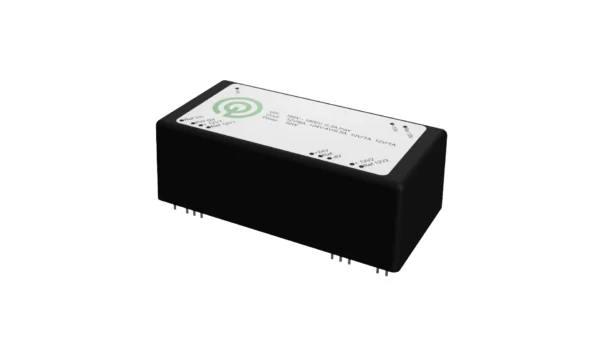

Hochvolt DC/DC Wandler
flexibel, galvanisch getrennt, skalierbare Leistungseinheiten
Technische Daten
Leistung: 2000W/ 3000Wpk
Eingang: bis 1000VDC*
Ausgang: 12, 24 oder 48VDC*
Interface: CAN 2.0
*(Auf Anfrage individuell anpassbar)
Der modulare Aufbau der Hochvolt DC/DC Wandler Plattform mit vielen konfigurierbaren Eigenschaften und Funktionen ist die Basis unseres Hochvolt- Spannungswandlers und ermöglicht eine schnelle & einfache kundenspezifische Integration in verschiedenste Applikationen. Die Leistungsmodule sind hinsichtlich Spannung, Strom und Leistung skalierbar.
Skalierbare Leistungseinheiten in Bezug auf Spannung, Strom und Leistung.
Austauschbares Kommunikations-Interface und Anwendungssoftware.
Modulares Kühlkonzept für eine Vielzahl an Anschlussmöglichkeiten innerhalb der Applikation.
Produktnutzen – Hochvolt DC/DC Wandler
Dieses Model der Querom Hochvolt DC/DC Wandler Plattform ist geeignet, um aus einem Hochvolt-Speicher mit bis zu 900V Spannung isolierte 12V oder 24V zu erzeugen. Es bringt eine Fülle an Funktionen und Eigenschaften mit, die die Integration in bestehende Systeme vereinfachen. Der Wandler passt sich an das System an – nicht das System an den Wandler. Vor allem die umfangreichen Schnittstellen – CAN, Digital-IO, RS-232 – geben Ihnen alle Möglichkeiten den Wandler einzubinden. Sollte das nicht möglich oder nötig sein, funktioniert er auch ohne Kommunikation, mit einem von Ihnen selbst editierbaren Default-Parameterset. Die zusätzliche Isolation zwischen Ausgang und Steuerseite verhindert dabei Erdschleifen.
Sichere HV-LV-Wandlung
Die Isolationsbarriere hält bis zu 4.25kV stand und sichert die Ausgangsspannung zuverlässig gegen die HV-Eingangsseite ab.
Systemintegration
Es stehen ein CAN-Bus mit frei konfigurierbarem ID-Mapping, ein Serieller RS-232-Bus mit demselben Funktionsumfang wie CAN, sowie programmierbare Digitale Ein- und Ausgänge für alle erdenklichen Steuerungs- und Diagnoseherausforderungen bereit.
Kommunikation
Der Wandler liefert Ihnen detaillierte Einblicke über Ihren Systemzustand mit Hilfe von HV-Spannungs- und Strommessung, LV-Spannungs- und Strommessung und verschiedenen Temperatursensoren – auch ohne dass HV- oder LV-Seite versorgt werden.
Konfigurierbarkeit
Das Verhalten des Wandlers ist mit einstellbaren Boost-, Derating-, Strom- und Spannungsgrenzen ideal auf verschiedenste Rahmenbedingungen wie LV-Netze mit oder ohne Batterien und verschiedenen Vorsicherungslevel einstellbar.
Technische Daten – Hochvolt DC/DC Wandler
| Leistung (kW) | 2000W/ 3000Wpk |
| Eingangsspannung | 250VDC – 440VDC oder 400VDC – 900VDC |
| Ausgangsspannung | 6V – 16V, 12V – 32V oder 24V – 64V |
| Ausgang (A) | 140A/ 210Apk, 70A/ 105Apk oder 35A/57pk |
| Steuerung | CAN 2.0 |
| Schutzfunktion | Leerlauf, Kurzschluss, Übertemperatur, Überspannung, Überlast, Busfehler, MCU-Fehler |
| Isolation | Isoliert |
| Galvanisch getrennt | Ja |
| Wirkungsgrad | ca. 95% |
| Kühlkonzept | Kontakt |
Kundenspezifische Entwicklung von DC/DC Wandlern
Gerne entwickeln wir auf Basis unseres modularen Ansatzes oder kundenspezifischen Anforderungen einen DC/DC Wandler für Sie. Um mehr zu erfahren klicken Sie bitte hier oder kontaktieren Sie uns direkt per Mail oder via Telefon, um uns Ihre Anforderungen mitzuteilen.
